Привод пневматический ПП-0,5-3/3 чертеж КА1.2780.15.202.00 поворотный неполнооборотный с конечным выключателем ВКГМ Рр 3 МПа (30 кгс/см²)

4392 грн с НДС

Конструкция и применение:

Пневматический привод для трубопроводной арматуры — это вид привода, который служит для механизации и автоматизации арматуры. Используется в промышленности, исполняя важную роль в технологических процессах на многих производствах. Чаще всего применяются пневмоприводы для дистанционного управления арматурой, для её закрытия и открытия, и для определения ее положения.
Пневматические приводы в основном используются вместе с защитной (отсечной)арматурой, из-за своих особенностей, но могут быть применены и с регулирующей арматурой. Пневмоприводы на предприятиях используются не очень часто, потому что требуют наличие специальной системы нагнетания сжатого воздуха.
В поворотных приводах выходной вал совершает вращение, обычно на угол 90°. Для управления клапанами используются конструкции, создающие несколько оборотов выходного звена, а для управления кранами - четверть оборота.
Для преобразования поступательного движения поршня во вращательное движение выходного вала привода используется кривошипно-шатунный механизм, реечно-зубчатая передача и (очень редко) винтовой преобразователь.

Технические характеристики:

Пневмопривод ПП-0,5-3/3 чертеж КА1.2780.15.202.00 используется для дистанционного управления трубопроводной арматурой.
Рабочая среда — сухой сжатый воздух по ГОСТ 17433—80 с классом загрязненности 9 и неагрессивный природный газ по ГОСТ 5542—87 (с размерами частиц примесей до 40мкм).
Давление в трубопроводе рабочее: 3 МПа (30 кгс/см²)
Давление в трубопроводе предельное: 4,5 МПа (45 кгс/см²)
Допустимая норма утечки сквозь движущиеся соединения пневмопривода: до 150 см3/мин.
Угол поворота выходного штока из одного крайнего положения в другое: 90°.
Применение ручного дублера при управлении арматурой: есть возможность.
Давление страгивания и давление холостого хода: не более 0,5 МПа (5 кгс/см²) при 20° С.
Время срабатывания при нагрузке: не более 5 с.
Пневмопривод комплектуется конечным выключателем ВКГМ для дистанционной сигнализации положения поршня арматуры в фиксированных положениях «открыто» и «закрыто». Выключатель ВКГМ работает на постоянном токе напряжением 27 В с максимальной силой тока 0,25 А.
Условия эксплуатации — 5 (Ж1) по ГОСТ 15150—69
Температура окружающей среды: от —60 до +45° С для климатического исполнения УХЛ1 и от —45 до +45° С для исполнения У1.
Условия хранения и транспортирования — группа 8 (ОЖЗ) по ГОСТ 15150—69.
Пневмопривод может работать в условиях сейсмичности до 9 баллов.
Крутящий момент:35 Нм (3,5 кгс/см)
Материал корпуса, поршня: сталь 09Г2С
Материал уполтнение поршня: резина
Пневмопривод относится к классу ремонтируемых.
Изготовление и поставка — по ТУ 26-07-1497—89

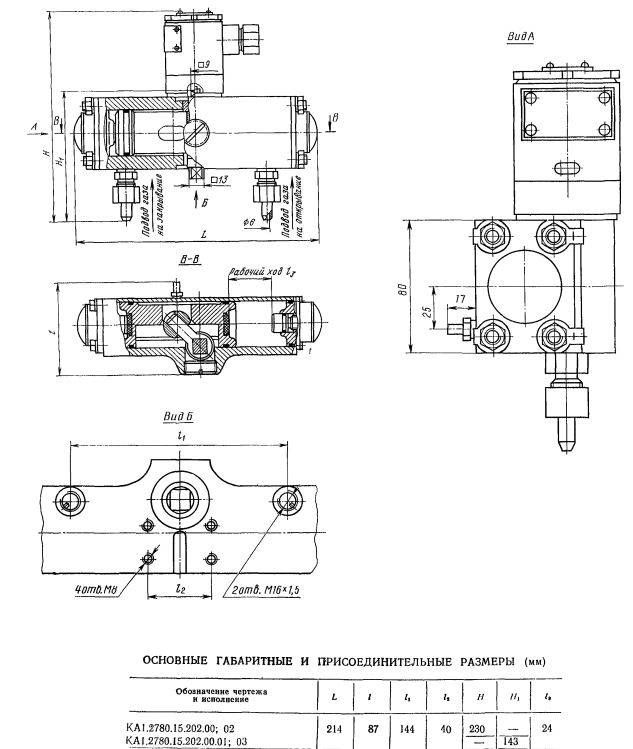

Габаритные и присоединительные размеры:

Субъективное мнение специалиста.

Пневмопривод ПП-0,5-3/3. Хороший привод вращательного действия среднего уровня качества, среднего уровня цены.

Оценка качества: 4.
